ドレミファリュック①

 「KeyTouch(キータッチ)」は、パソコンにつないでなんでもコントローラーにできる発明
(はつめい)
ツールだ! キータッチの基板
(きばん)
をパソコンにつないで、ワニ口クリップではさんで好きなものをつなぐ。それだけでパソコン上のプログラムで、つないだものをコントロールできるんだ。

 『子供の科学』本誌の連載
(れんさい)
では、楽器やゲームのコントローラーをつくってきたけれど(バックナンバーは「KeyTouchでつくってあそぼう」旧サイトで公開しているぞ)、この「スタプロ」のWeb連載では、キータッチを使った発明
(はつめい)
レシピを紹介していくぞ! この記事を参考
(さんこう)
にして、キミの
まわ
りにあるものを、Scratch(スクラッチ)のプログラムと組み合わせた発明品「タッチガジェット」に改造
(かいぞう)
してみよう!

 またこの連載では、「KoKa KeyTouchクリエーターBOX」が必要なので、持っていない人は「KoKa Shop!」で手に入れよう。

 今回つくるのは、お出かけするのが楽しみになるカバン「ドレミファリュック」だ。5月31日に開催
かいさい
した「KeyTouch+Scratchプログラミングオンラインワークショップ」で、講師
こうし
のアベちゃん(未来工作ゼミのハカセ)が、制作例
せいさくれい
として紹介した作品だよ。なんと、楽しく演奏ができるカバンなんだ。自分のカバンを楽しい楽器に変身させてみよう!

未来工作ゼミのアベちゃんがつくった「ドレミファリュック」
未来工作ゼミのハカセ、アベちゃんが5/31のワークショップで紹介した「ドレミファリュック」

1 ドレミファリュックの材料をそろえる

 ドレミファリュックは、リュックの
かた
ひもの部分にキータッチの端子
たんし
からのワニ口ケーブルをつないで、その部分に
れることで演奏ができるというしくみになっているよ。

 まずは材料をそろえよう。「KoKa KeyTouchクリエイターBOX」以外は、おうちにあるものでつくることができるよ。

用意するもの
 カバン(リュックサックやランドセルなど、肩ひもがあるカバンがおすすめ)
 アルミホイル 4枚(
はば
は5㎝くらいで、長さはカバンの肩ひもに合わせて調整
ちょうせい
してね。今回は8cmくらいにした)
 テープ(
ぬの
ガムテープか、養生
ようじょう
テープがおすすめ。セロハンテープでもOK)
 キータッチ本体
 キータッチ専用
せんよう
USBケーブル
 ワニ口ケーブル 5本(黒、赤、緑、黄、白各1本ずつ)

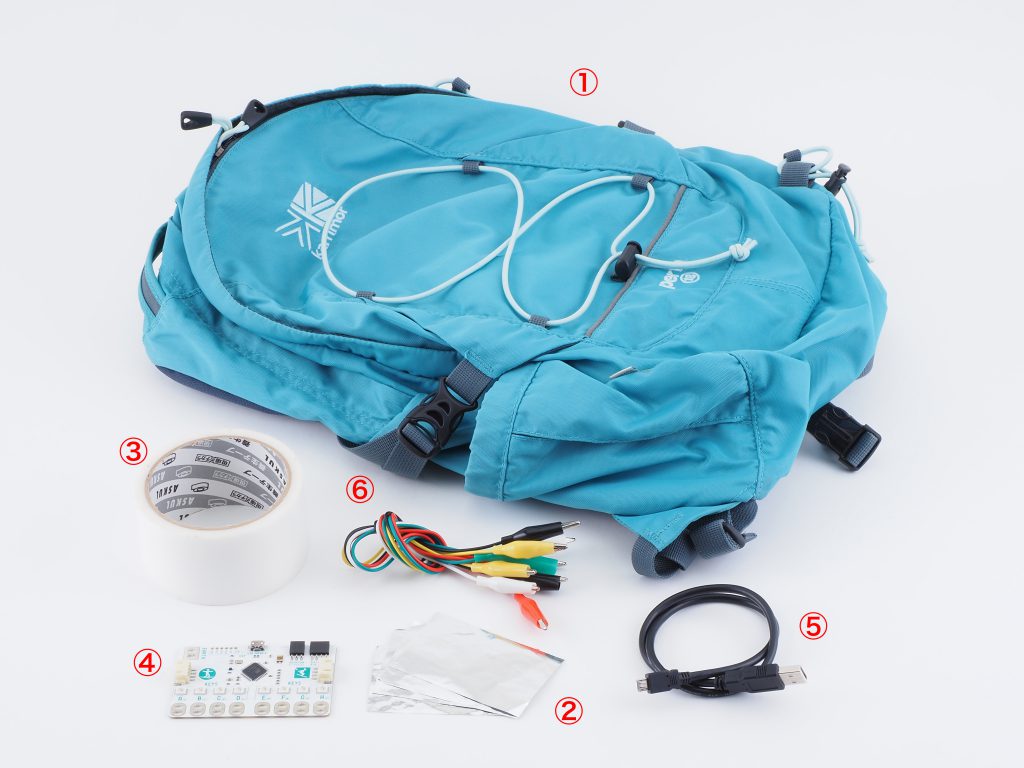

ドレミファリュックの材料

2 ドレミファリュックをつくる

 さっそく、ドレミファリュックをつくっていこう。

2.1 アルミホイルを細長く折る

 4枚のアルミホイルを細長
ほそなが
く折ろう。写真の①から③の順番
じゅんばん

りたたんで、だいたい幅が1cmで長さが8㎝の
おび
にするよ。折りたたむことでアルミホイルの帯を
やぶ
れにくくするんだ。

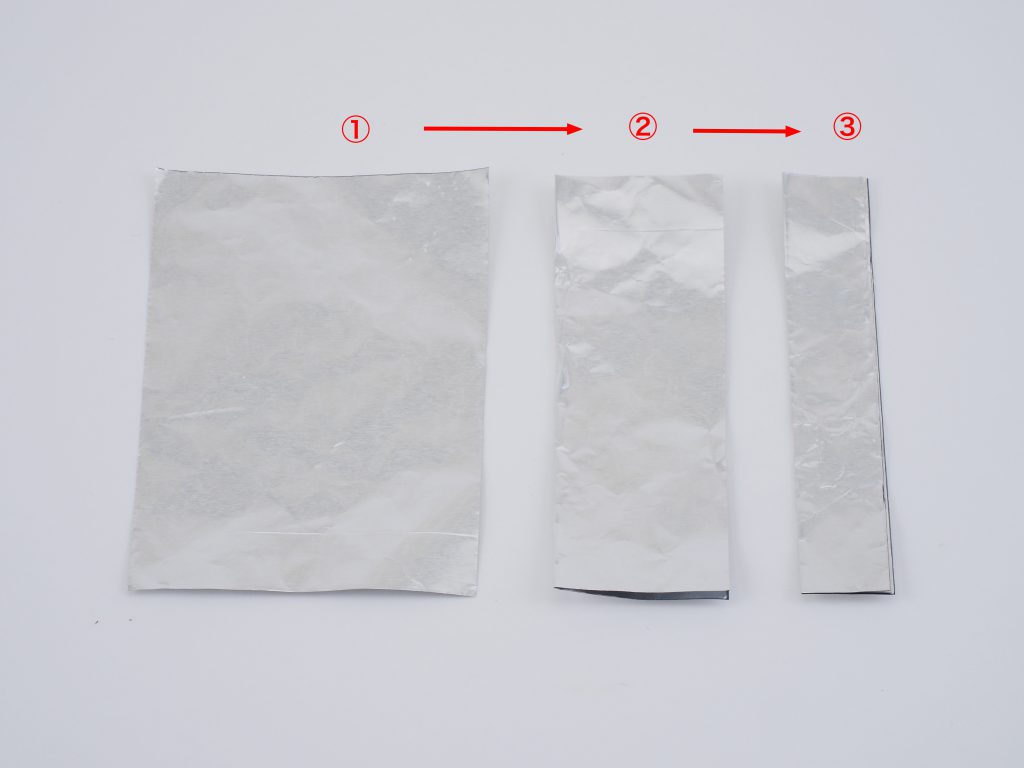

アルミホイルを折りたたんで細長い帯にする

2.2 アルミホイルの帯をカバンの肩ひもに結ぶ

 折りたたんでつくった4枚のアルミホイルの帯を、カバンの肩ひもに
き付けて、テープで
ろう。アルミホイルの帯同士
どうし
のあいだは1cmくらいの間隔
かんかく
をあけて貼るよ。アルミホイル同士が
れないようにしてね。

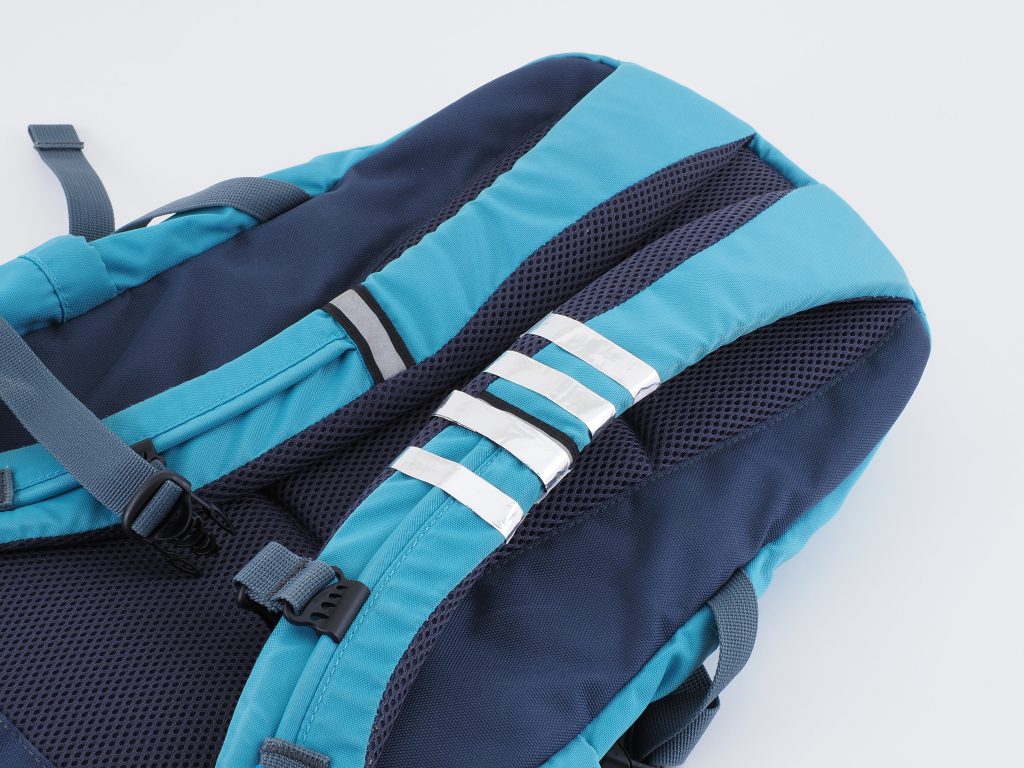

リュックにアルミホイルを巻き付ける
今回使ったリュックは、肩ひもが太目で、厚みもあったので、長さ8㎝くらいのアルミホイルの帯だとちょっと短いかもしれない。自分のカバンの肩ひもに合わせて調節してね。

2.3 配線をする

 アルミホイルの帯をカバンの肩ひもにつけたら、キータッチの端子につけたワニ口ケーブルを配線
はいせん
していくよ。

 キータッチには、EARTH(アース)に黒、端子Aに赤、端子Bは緑、端子Cが黄、端子Dの白のワニ口ケーブルをつないだ。

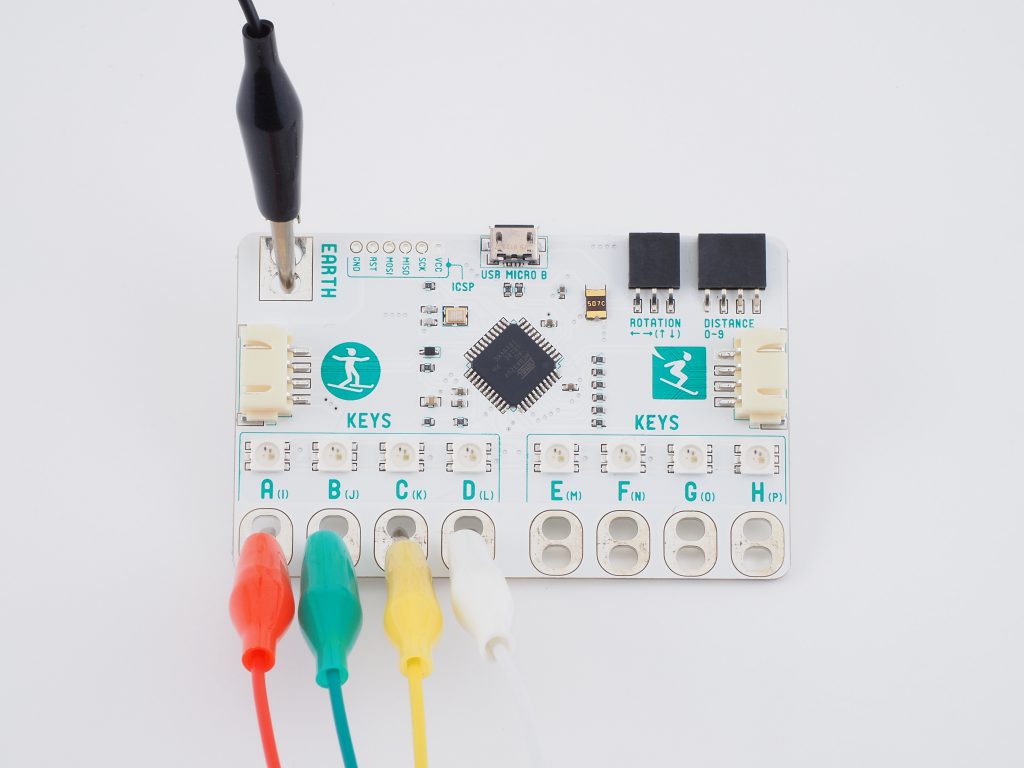

キータッチにワニ口ケーブルをつなぐ

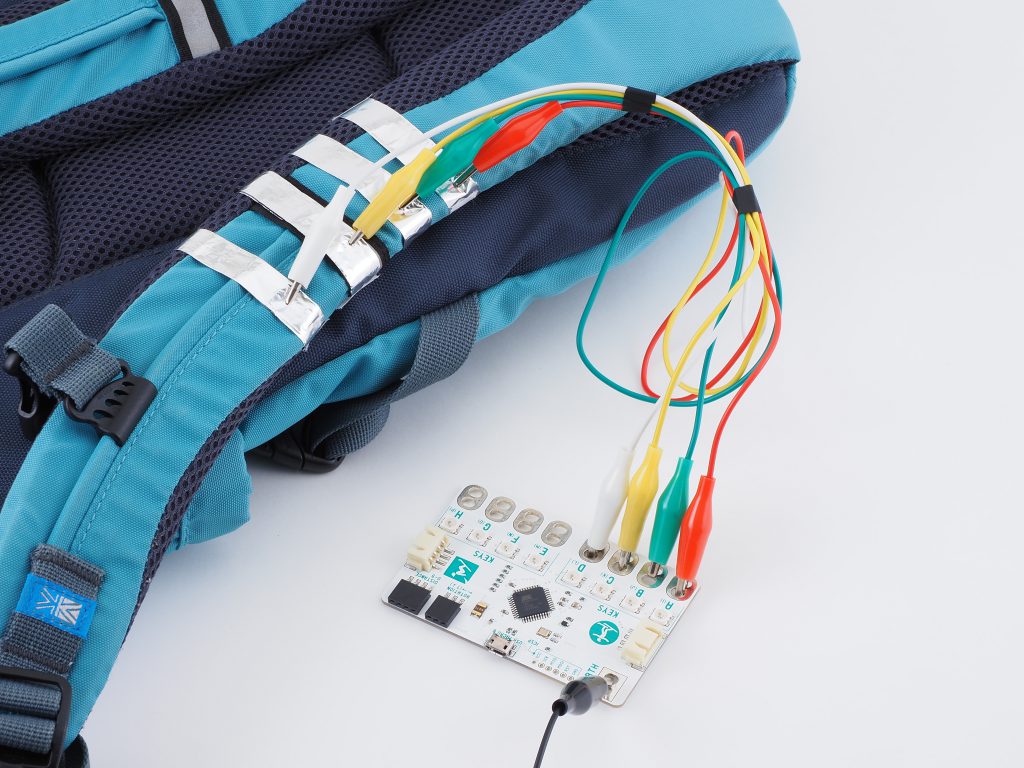

 カバン側には、ワニ口ケーブルのキータッチにつないだほうとは反対側のクリップをつなげる。肩ひもの上から赤(端子A)、緑(端子B)、黄(端子C)、白(端子D)をつないでね。

 EARTHにつないだ黒のワニ口ケーブルは、カバンを背負ったときに片手で持つようにするので、カバンにはつなげないよ。

 これでドレミファリュックが完成だ。次回はスクラッチでプログラムをつくって、出かけるのが楽しみになるカバンに仕上げていくぞ!

(文/未来工作ゼミ 撮影/青柳敏史)
