レシピその9

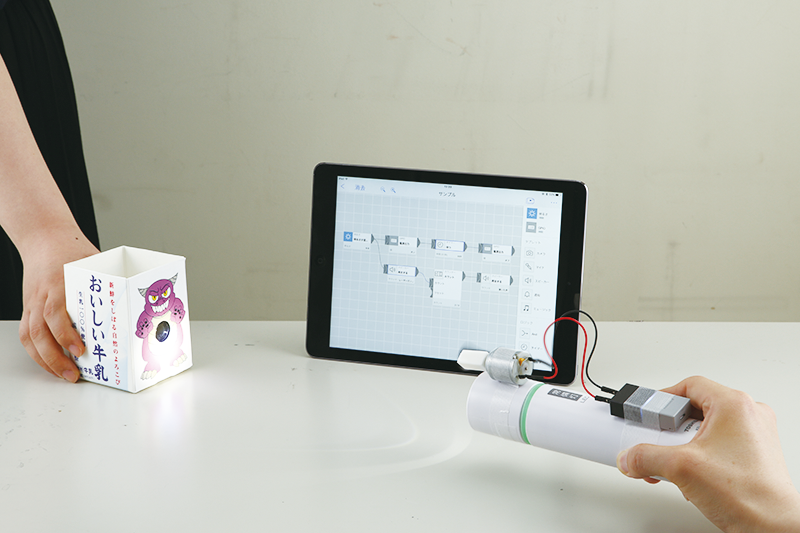

命中すると振動して音が鳴る 懐中電灯のレーザーガン

夏祭りの屋台でおなじみの射的ゲームを、MESHでアレンジしてみよう。コルク銃のかわりに懐中電灯を使ったレーザーガンをつくり、明るさタグを利用した的を狙うんだ！ 懐中電灯の光が的に命中すると、音が鳴ってレーザーガンが振動するぞ。

つくり方

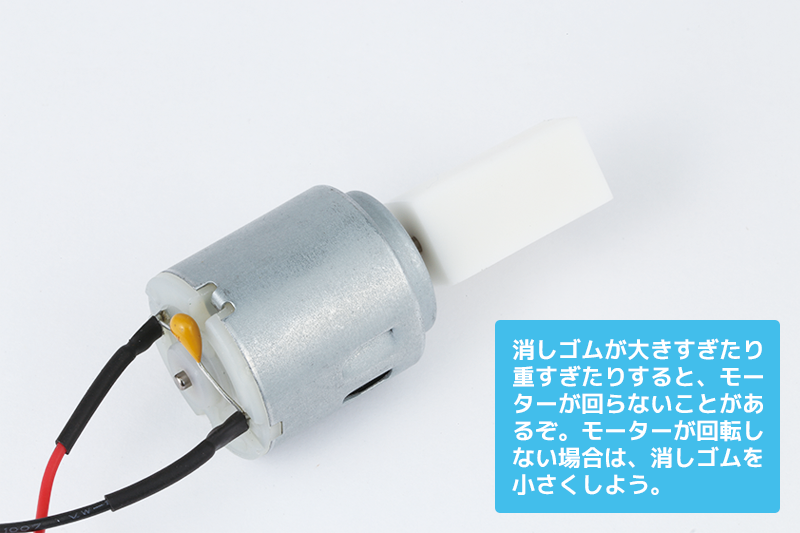

1モーターに消しゴムをさす

まずはレーザーガンづくりから。消しゴムを横幅1cmほどにカットして、モーターの軸にさす。こうすると消しゴムが回転したときに軸がぶれて、小さな振動が発生するんだ。

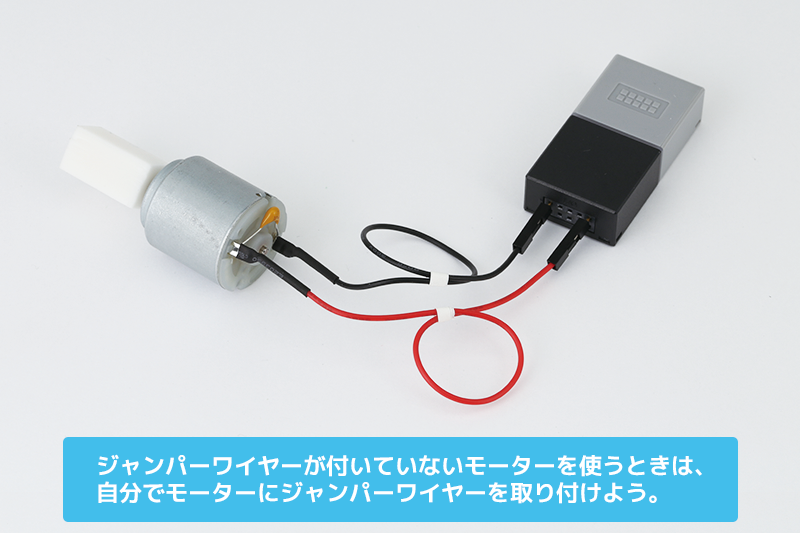

2GPIOタグとモーターをつなぐ

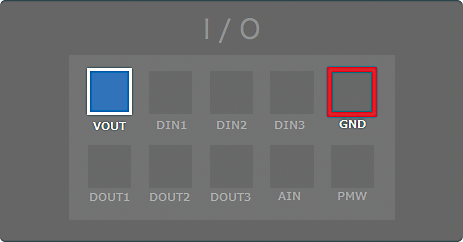

モーターのジャンパーワイヤーをGPIOタグのVOUTとGNDにさす。

3レーザーガンを仕上げる

出来上がったGPIOタグとモーターのセットを、両面テープとセロハンテープを使って懐中電灯に貼り付ける。これでレーザーガンは完成だ。

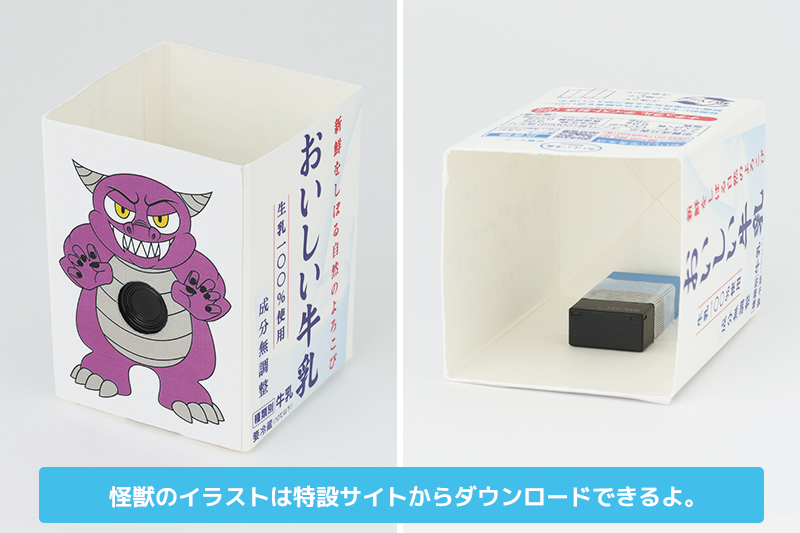

4的をつくる

今回は、明るさタグそのものが的になるんだけど、そのままだとちょっと寂しいよね。そこで、牛乳パックを利用して的をつくってみたよ。怪獣のイラストを貼り付けて、お腹の部分に穴をあけるんだ。お腹から明るさタグのセンサーが見えるように、裏側から明るさタグを貼り付けよう。

怪獣のイラストは特設サイトからダウンロードできるよ。

5アプリを設定する

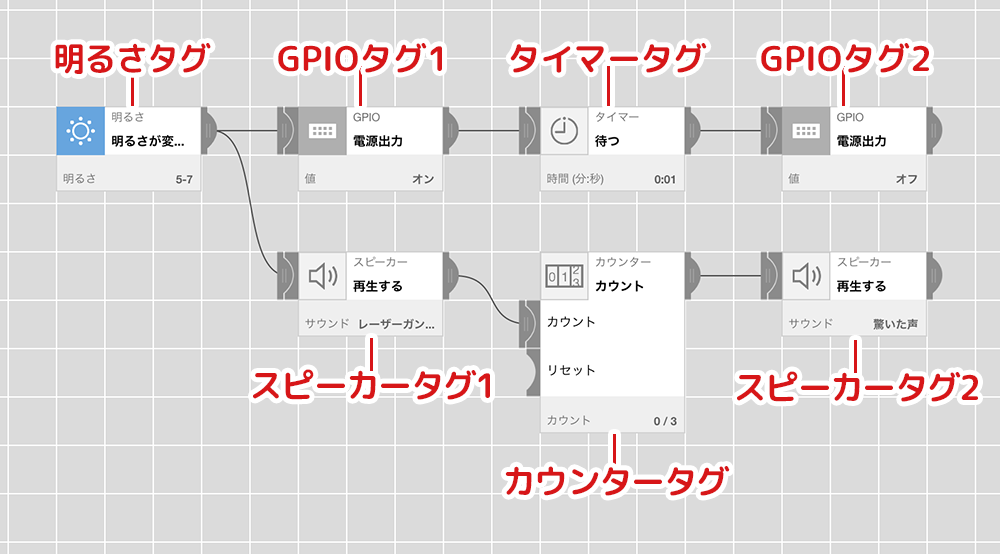

MESHアプリを開き、図のようにタグを配置する。
●明るさタグ：「明るさが変わったら」を選択して、明るさを「5-7」にする。
●GPIOタグ1：「電源出力」を選択して、値を「オン」にする。
●タイマータグ：「待つ」を選択して、時間を「1」秒にする。
●GPIOタグ2：「電源出力」を選択して、値を「オフ」にする。
●スピーカータグ1：「再生する」を選択して、「レーザーガンの音」にする。。
●カウンタータグ：カウントを「3」にする。
●スピーカータグ2：「再生する」を選択して、「驚いた声」にする。

明るさタグに懐中電灯の光が当たって、明るさの変化を検知したら命中だ！ 懐中電灯の光が当たったときの明るさを事前に確認しておこう。ここでは、明るさが5～7くらいだったので、「5-7」に設定した。部屋の明るさや懐中電灯によって値は変わるので、それぞれの環境で調整してね。
