レシピその6
動きで作動する防犯ブザー

協力/ソニー株式会社 文・構成/塩野祐樹 イラスト/有留ハルカ

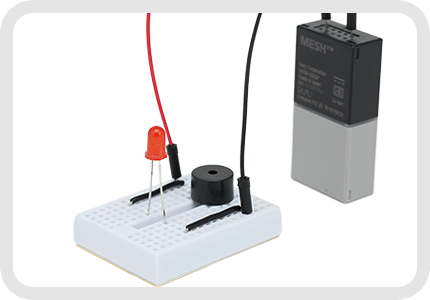

動きで作動する防犯ブザー

レシピ5ではGPIOタグの「電源出力」機能を使ってモーターを回したよね。ここではさらに拡張して、ブレッドボードも使ってみるぞ。LEDとブザーを取り付けて、光と音を組み合わせた防犯装置をつくろう!

使用するもの

●ブレッドボード…1個
●ジャンパーワイヤー(オス-オス)…2本
●コの字型ジャンパーワイヤー(部品の足を切ったものなどでも可)…2本
●ブザー(入力電圧3V~)…1個
●抵抗内蔵LED…1個
●GPIOタグ
●動きタグ

つくり方

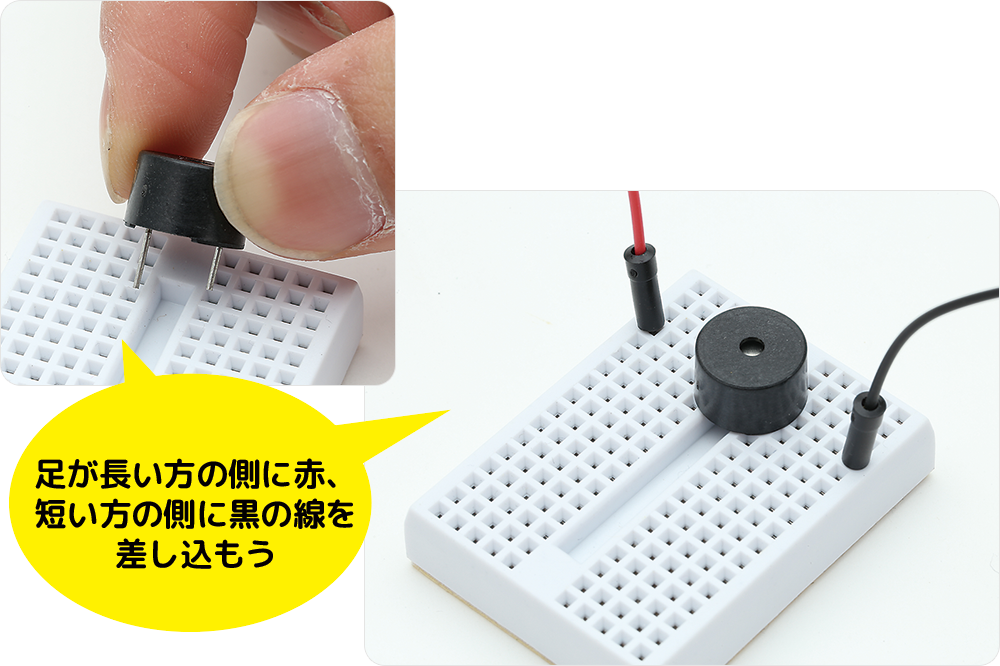

足が長い方の側に赤、短い方の側に黒の線を差し込もう

1ブザーとジャンパーワイヤーを取り付ける

まず、ブレッドボードにブザーを取り付ける。次に、ブザーの足の長い方に赤いジャンパーワイヤーを、短い方に黒いジャンパーワイヤーを差し込む。差し込む穴は、同じ列ならどこの穴でもかまわない。

つくり方

2GPIOタグにつなぐ

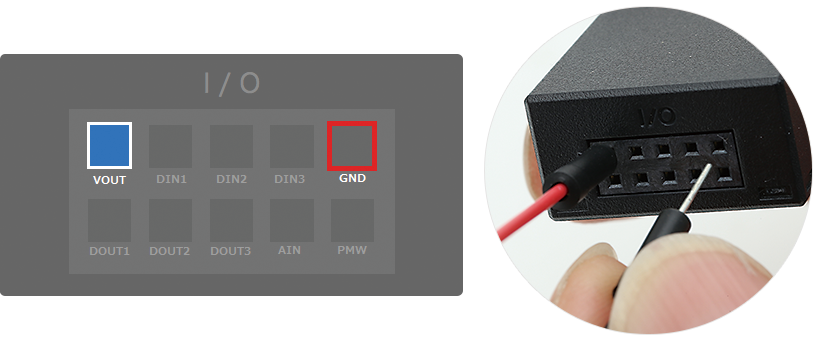

赤いジャンパーワイヤーをGPIOタグのVOUTに、黒いジャンパーワイヤーをGNDに接続する。

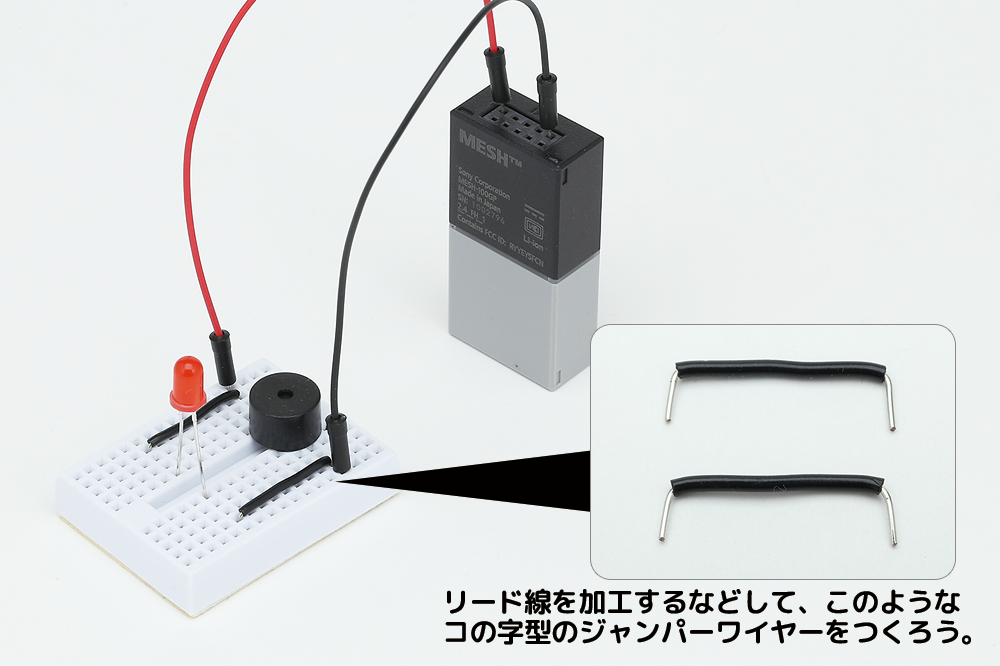

リード線を加工するなどして、このようなコの字型のジャンパーワイヤーをつくろう。

3LEDとコの字型ジャンパーワイヤーを取り付ける

LEDの足の長い方(A)をブザーの足の長い方、足が短い方(K)をブザーの足が短い方に揃えて、ブレッドボードに取り付ける。次に、ブザーをつないだ穴とLEDをつないだ穴の横に、コの字型のジャンパーワイヤーを取り付ける。

つくり方

4アプリを設定する

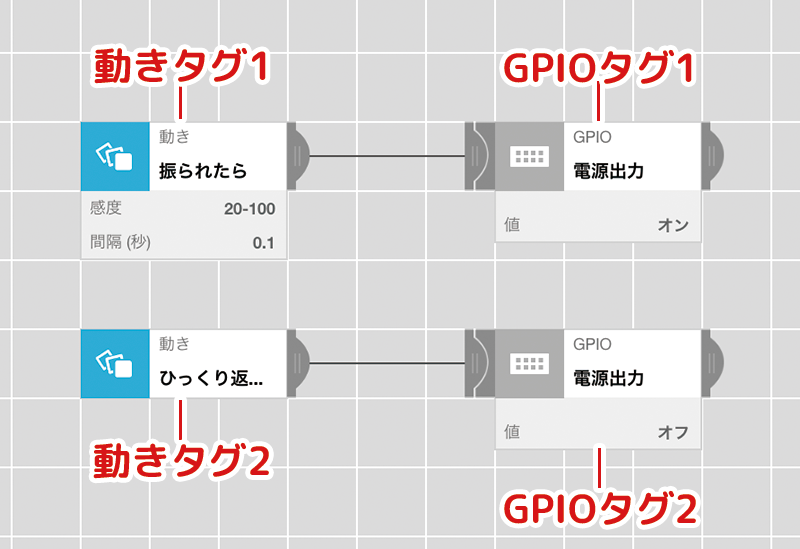

MESHアプリを開き、図のようにタグを配置する。
●動きタグ1:「振られたら」を選択する。
●GPIOタグ1:「電源出力」を選択して、値を「オン」にする。
●動きタグ2:「ひっくり返されたら」を選択する。
●GPIOタグ2:「電源出力」を選択して、値を「オフ」にする。

動きタグを振ってみよう。ブザーが鳴り、LEDが点灯するよ! 動きタグをひっくり返すと、ブザーもLEDも停止するぞ。防犯したいものに合わせて動きタグの設定を変えれば、キミのお宝を守る装置になるよ!

ブレッドボードの穴は、内部で規則正しくつながっている。この穴にLEDやブザーを差し込むことによって、同時に電源出力もできるんだ。普段は電池をつなぐけど、今回は電池の代わりにGPIOタグの電源出力機能を使ったわけだ。
