レシピその5

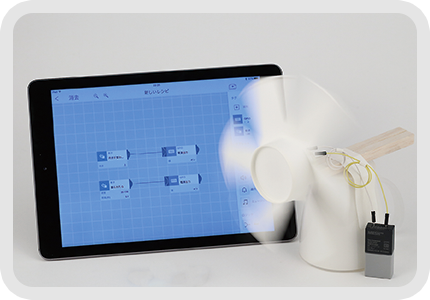

自分でコントロールできるプロペラマシン

協力／ソニー株式会社　文・構成／塩野祐樹　イラスト／有留ハルカ

: GPIOタグの「電源出力」を使うと、コネクターにつないだモーターに電源を供給することができるんだ。そのオン・オフを動きタグで制御すれば、動きタグをリモコンにすることができちゃうというわけ。プロペラの動きをコントロールできるプロペラマシンにチャレンジ！

使用するもの

●モーター…1個
（種類によって動作しないものも。http://prog.kodomonokagaku.com/mesh/ で推奨モーターを確認しよう）
●ジャンパーワイヤー（オス-オス）…2本
●紙コップ…1個
●台になるもの（コップなど）…1個
●両面テープ
●消しゴム
●GPIOタグ
●動きタグ

つくり方

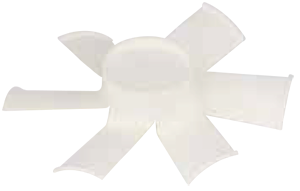

1紙コップでプロペラをつくる

紙コップの飲み口のところから、等間隔で斜めに6回はさみを入れる。

紙コップでプロペラをつくる

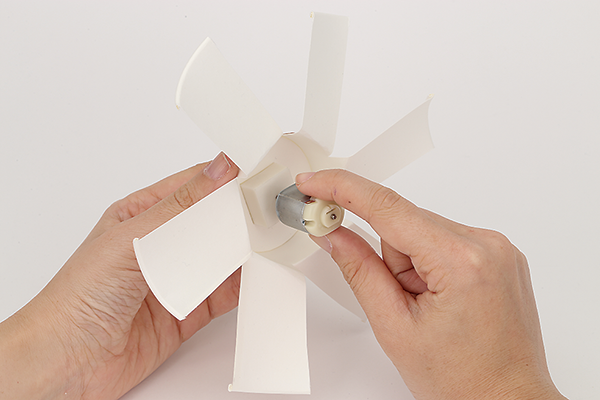

2モーターをプロペラにつける

紙コップの中心に、両面テープで消しゴムを貼り付け、モーターの軸を消しゴムに差し込む。

消しゴムとプロペラの接着が弱いと、回転の勢いでプロペラがはずれてしまう場合があるので、プロペラはしっかりと貼り付けよう！

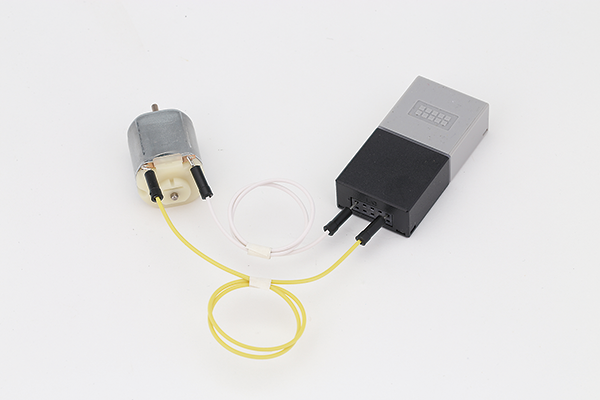

3モーターとGPIOタグをジャンパーワイヤーでつなぐ

モーターの2つの端子に1本ずつジャンパーワイヤーをつなぎ、それぞれをGPIOタグの“VOUT”ピン、“GND”ピンに挿す。どっちの線をどっちに挿してもOK。逆にするとモーターが逆回転するよ。（※写真はわかりやすくするため、プロペラを外して撮影）

4アプリを設定する

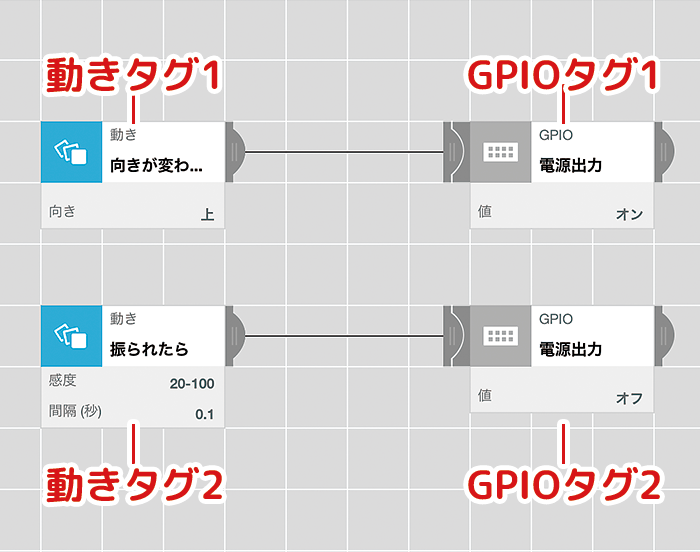

MESHアプリを開き、図のようにタグを配置する
●動きタグ1：「向きが変わったら」を選択して、向きを「上」にする
●GPIOタグ1：「電源出力」を選択して、値を「オン」にする
●動きタグ2：「振られたら」を選択する ●GPIOタグ2：「電源出力」を選択して、値を「オフ」にする

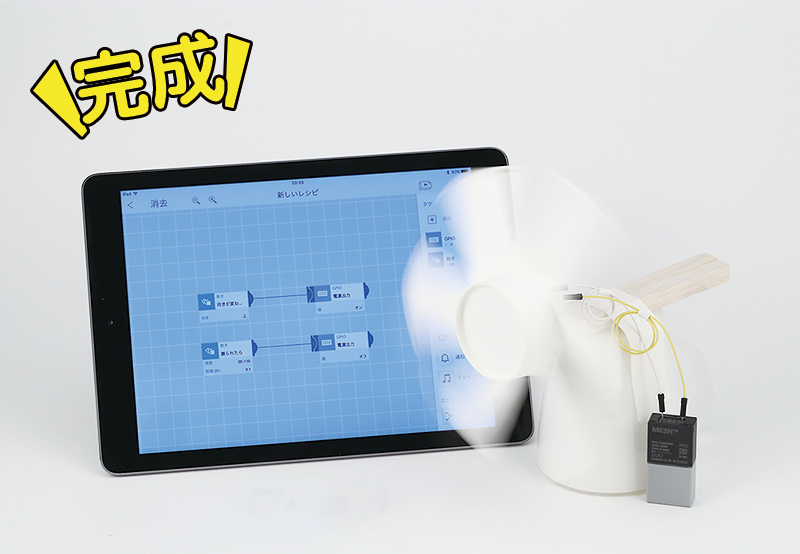

少し重めの台（コップなど）を用意して、モーターを上に乗せてテープで固定する。動きタグを上向きに置くと、プロペラが激しく回り始めるゾ！プロペラを止めたい場合は、動きタグを振ってみてね。

応用レシピ

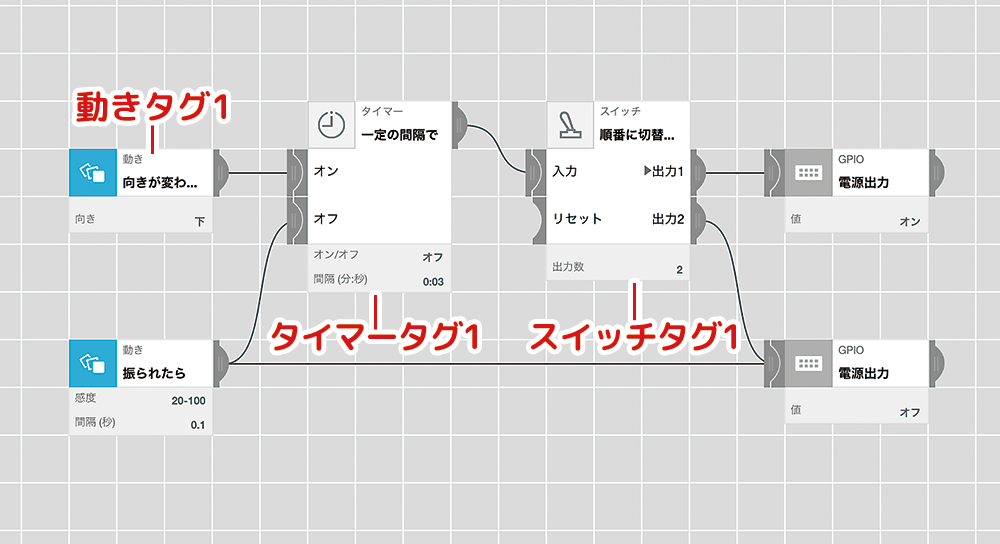

次に、プロペラの動きをコントロールしてみよう。まずは3秒ごとにプロペラが回ったり、止まったりする規則的な動きをつくるよ。MESHアプリの設定は次の通り。新たに使うタグは、「タイマー」と「スイッチ」だ。

【設定を変更するタグ】
●動きタグ1：向きを「下」にする

【新たに追加するタグ】
●タイマータグ1：「一定の間隔で」を選択し、間隔を「3秒」にする
●スイッチタグ1：「順番に切り替える」を選択し、出力数を「2」にする

動きタグを下に向けて置くと、プロペラが3秒間隔で動いたり止まったりするゾ！タイマータグからスイッチタグに3秒間隔で信号が送られるたびに、スイッチタグの出力につながった電源出力の「オン」と「オフ」に交互に信号が送られ、プロペラが回ったり止まったりが繰り返されるしくみだよ。

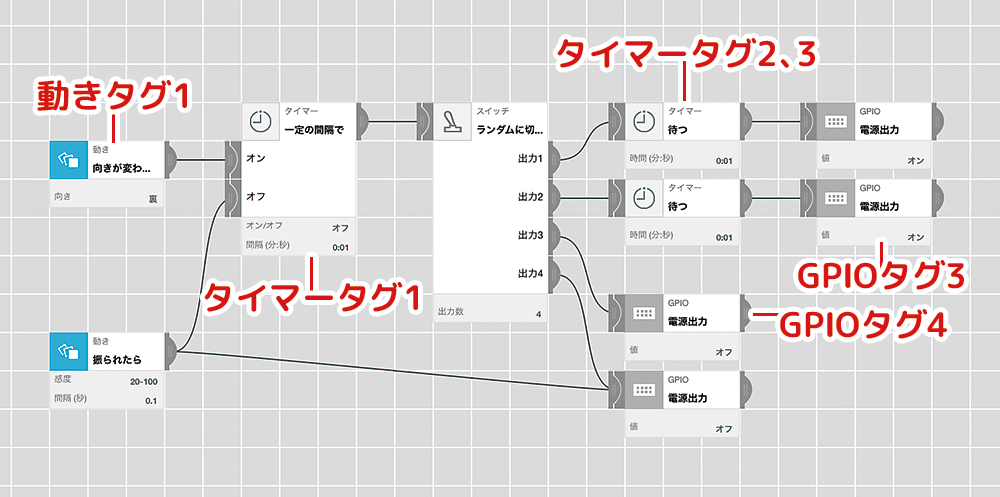

【設定を変更するタグ】
●動きタグ1：向きを「裏」にする
●タイマータグ1：間隔を「1秒」にする
●スイッチタグ：「ランダムに切り替える」を選択して、出力数を「4」にする

【新たに追加するタグ】
●タイマータグ2：「待つ」を選択して、時間を「1秒」にする
●タイマータグ3：「待つ」を選択して、時間を「1秒」にする
●GPIOタグ3：「電源出力」を選択して、値を「オン」にする
●GPIOタグ4：「電源出力」を選択して、値を「オフ」にする

動きタグを裏向きにして置くと、急に動き出したり、しばらく止まったりするよ！タイマータグ1からスイッチタグに1秒間隔で信号が送られると、4つの出力のうちどれかにランダムに信号が送られるしくみ。だから、プロペラが回ったり止まったりが、不規則に繰り返されるんだね。
