レシピその3

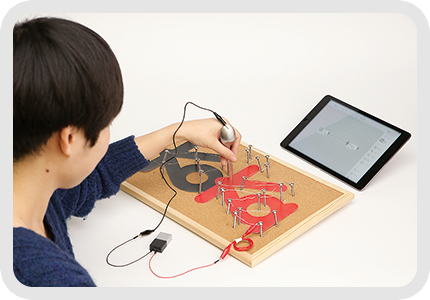

GPIOタグでつくる針金迷路ゲーム
協力／ソニー株式会社 文・構成／塩野祐樹 イラスト／有留ハルカ
-
GPIOタグのデジタル入力機能と、MESHアプリのスピーカータグを組み合わせて、針金迷路ゲーム（通称イライラ棒）をつくろう。針金でつくった迷路に、スプーンをうまく通していくんだ。針金の壁に当たるとアウト！ タブレットやスマホのスピーカーから音が出て知らせるよ。
使用するもの
●GPIOタグ
●コルクボード
●ジャンパーワイヤー（オス－オス）…2本
●ミノムシクリップ…2本
●タッピングネジ…数十個
●針金…数m
●スプーン
金属や針金は固くてとがっているので危険。注意して使おう。
つくり方

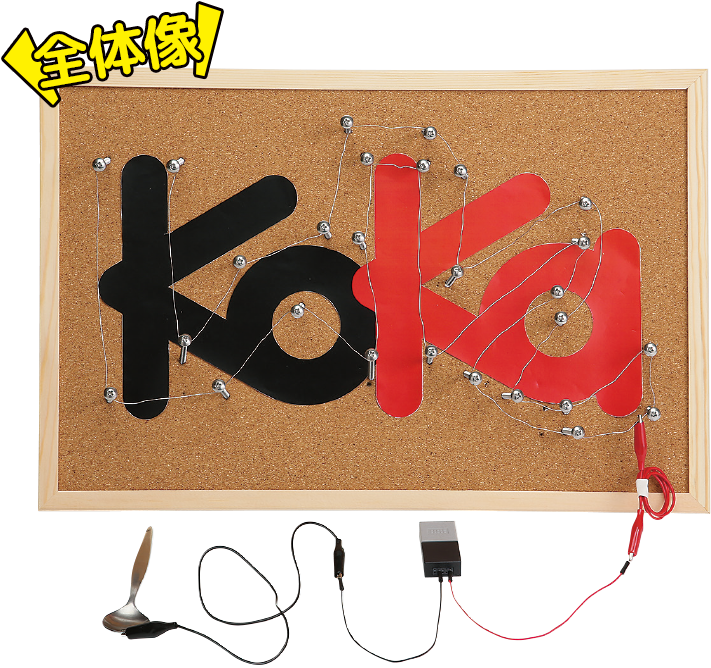

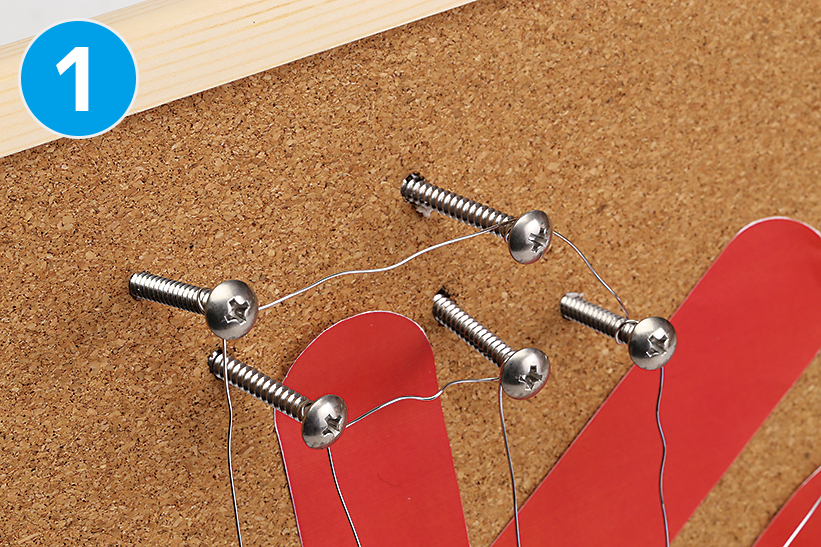

針金を使って迷路をつくる。コルクボードの上にネジやクギで柱を立てて、針金でつなぐといいぞ。針金は、一筆書きのように全部つながっていないとダメだよ。

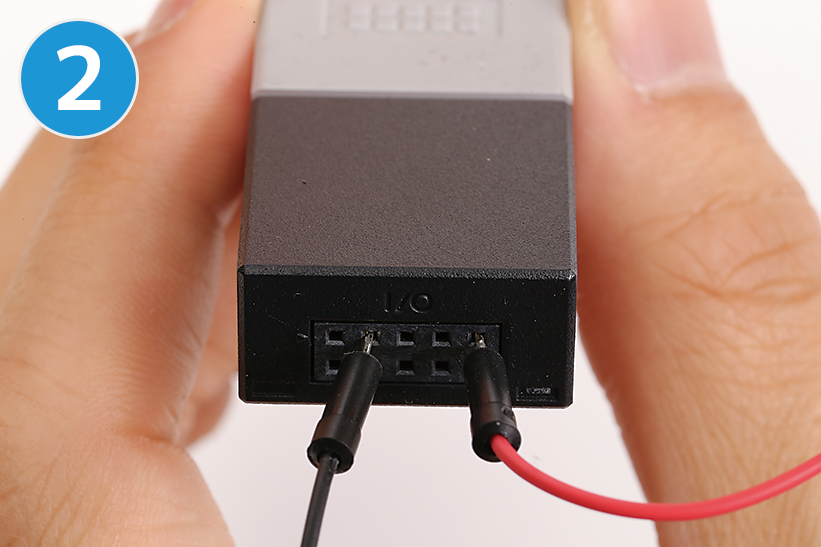

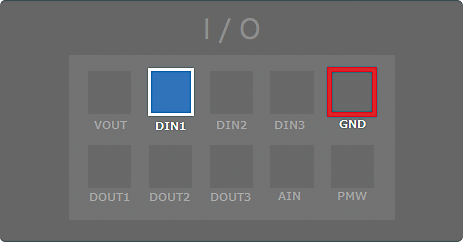

ジャンパーワイヤーの一端を、GPIOタグのグラウンド（GND）ピンとデジタル入力1（DIN1）ピンにつなぐ。抜けやすい場合はテープでとめておこう。（差し込む位置はI/Oというマークを上にしたときの上側の列の穴だよ）

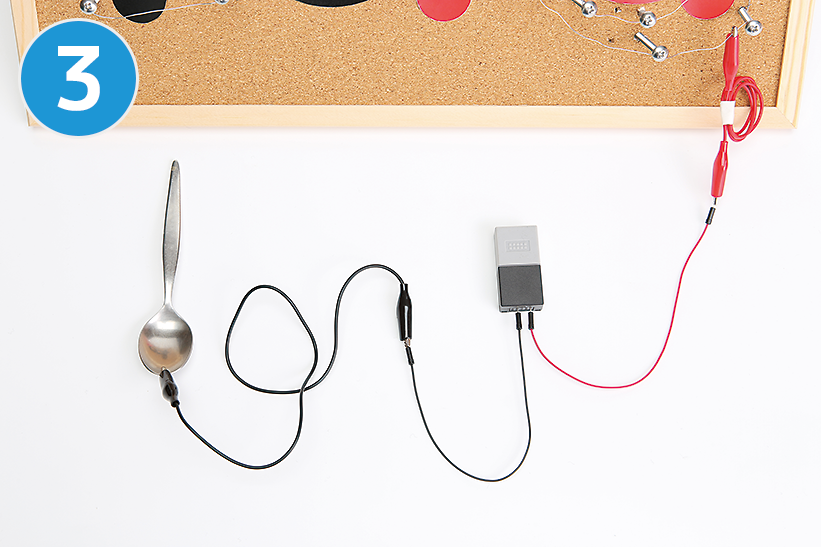

ジャンパーワイヤーのもう一端にミノムシクリップをつなぐ。ミノムシクリップの先は、片方は手で持てるスプーンに、もう片方は迷路の針金につなぐ。

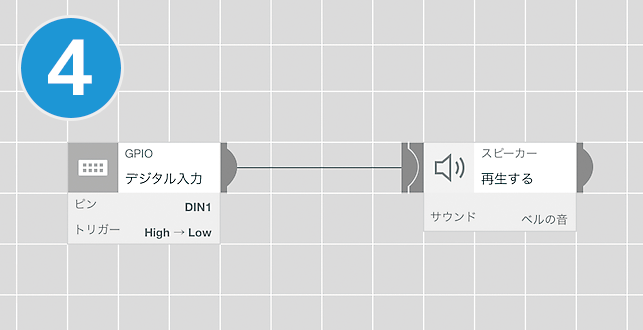

MESHアプリを開いて、GPIOタグとスピーカータグを図のようにつなぐ。GPIOタグをタップして、機能を「デジタル入力」に切り替え、ピンを「DIN1」、トリガーを「High → Low」に設定する。（図の赤く囲ったところは、もう1つのジャンパーワイヤーを差し込む位置を示している。アプリ画面上では何も表示されていないから注意）
遊び方
針金の道にスプーンを通して迷路を進め！ 針金の壁に当たるとアウトだよ。タイムを競ったり、壁に当たる少なさを競ったり、ルールは工夫してみてね。
